铜合金常识
作者：湘冶701 文章来源：本站原创 点击数： 更新时间：2011/12/28 14:09:44
一、白铜。
以镍为主要添加元素的铜合金。铜镍二元合金称普通白铜﹔加有锰﹑铁﹑锌﹑铝等元素的白铜合金称复杂白铜。工业用白铜分为结构白铜和电工白铜两大类。结构白铜的特点是机械性能和耐蚀性好﹐色泽美观。这种白铜广泛用於制造精密机械﹑眼镜配件、化工机械和船舶构件。包括：B系列基础合金：以镍含量命名的B10（含Ni10%）、B20、B30等；锌白铜：典型牌号BZn18-18（含Zn18%、Ni18%）；铝白铜：通过添加铝元素形成，如BAl13-3，适用于造船、化工等高强耐蚀部件；铁白铜：添加铁元素形成多元白铜以提升性能。
电工白铜是工业白铜的重要类别，属于精密电阻合金，主要成分为铜镍二元合金或添加锰的复杂白铜。其具有高电阻率、低电阻温度系数及高热电势等特性，广泛用于制造标准电阻元件、精密电工仪器、变阻器及热电偶补偿导线。典型型号包括BMn3-12锰铜、BMn40-1.5康铜和BMn43-0.5考铜，不同型号根据热电性能差异应用于不同精密仪器领域
二、黄铜。
由铜和锌所组成的铜合金。如果只是由铜、锌组成的黄铜就叫作普通黄铜。常被用于制造阀门、水管、空调内外机连接管和散热器等。
根据黄铜中所含合金元素种类的不同，黄铜分为普通黄铜和特殊黄铜两种。压力加工用的黄铜称为变形黄铜。铜锌二元合金称普通黄铜或称简单黄铜。三元以上的黄铜称特殊黄铜或称复杂黄铜。含锌低于36%的黄铜合金由单一固溶体组成，冷加工性能优异，如含锌30%的黄铜常用来制作弹壳﹐俗称弹壳黄铜或七三黄铜。含锌36%-42%的黄铜（如含锌40%的合金）则由α+β双相固溶体构成，兼顾强度和塑性。添加铝可提升强度（硬度提高20%-30%）和耐蚀性，适用于船舶冷凝管；添加锡能增强海水耐腐性（耐蚀性提升50%以上），用于螺旋桨等海洋设备；铅的加入使切削性能改善（切削效率提高35%），常用于精密钟表零件。黄铜铸件常用来制作阀门和管道配件等。
三、青铜。
原指铜锡合金﹐后除黄铜﹑白铜以外的铜合金均称青铜﹐并常在青铜名字前冠以第一主要添加元素的名。锡青铜的铸造性能﹑减摩性能好和机械性能好﹐适合於制造轴承﹑蜗轮﹑齿轮等。铅青铜是现代发动机和磨床广泛使用的轴承材料。铝青铜强度高﹐耐磨性和耐蚀性好﹐用于铸造高载荷的齿轮﹑轴套﹑船用螺旋桨等。磷青铜的弹性极限高﹐导电性好﹐适於制造精密弹簧和电接触元件﹐铍青铜还用来制造煤矿﹑油库等使用的无火花工具。铍铜是一种过饱和固溶体铜基合金，是机械性能，物理性能，化学性能及抗蚀性能良好；粉末冶金制作针对钨钢，高碳钢、耐高温超硬合金制作的模具需电蚀时，因普通电极损耗大，速度慢，钨铜是比较理想材料。抗弯强度≥667Mpa。
四、纯铜。
高品质红铜纯度高，组织细密，含氧量极低。无气孔、沙眼、疏松，导电性能极佳，适合电蚀刻模具，经热处理工艺，电极无方向性。
五、铜的铸造工艺。
不同铜合金的结晶特征不同，铸造性能不同，铸造工艺也不同。
1、锡青铜：结晶特征是结晶温度范围大，凝固区域宽。铸造性能方面流动性差，易产生缩松，不易氧化。工艺特点是壁厚件采取定向凝固（顺序凝固），复杂薄壁件、一般壁厚件采取同时凝固。
2、铝青铜和铝黄铜：结晶特征是结晶温度范围小，为逐层凝固特征。铸造性能方面流动性较好，易形成集中缩孔，极易氧化。工艺特点是铝青铜浇注系统为底注式，铝黄铜浇注系统为敞开式。
3、硅黄铜：结晶特征是介于锡青铜和铝青铜之间。在特殊黄铜中铸造性能最好。工艺特点是顺序凝固工艺，中注式浇注系统，暗冒口尺寸较小。
六、冶炼铜的牌号、成分及用途。
1、一号铜，代号Cu-1，Cu≥99.95，适用于电解铜，供溶铸铜线锭、铜锭、铜棒和铸造合金用。
2、二号铜，代号Cu-2，Cu≥99.90，适用于电工用铜线锭，供压延导电线材、铜棒和型材用。

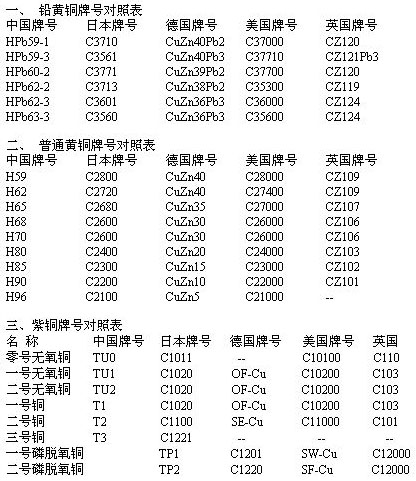

七、加工铜的组别、牌号及成分。
1、纯铜。分为一号铜（T1，Cu≥99.95，主用于导电和高纯度合金）、二号铜（T2，Cu≥99.90，主用于导电）、三号铜（T3，Cu≥99.70，一般用）。
2、无氧铜。电真空器件和仪器、仪表用。分为一号无氧铜（TU1，杂质≤0.03）、二号无氧铜（TU2，杂质≤0.05）。
3、磷脱氧铜。焊接等用。分为一号脱氧铜（TP1，Cu+Ag≥99.90，P0.005-0.012）和二号脱氧铜（TP2，Cu+Ag≥99.85，P0.013-0.050）。
4、银铜。焊接和钎焊用。0.1银铜（TAg0.1，Cu+Ag≥99.50，Ag0.06-0.12）。
